线路板基板涂层厚度怎么测量?激光高精度无损完成

返回列表 来源:极志测量 浏览:- 发布日期:2020-11-26 22:47:53【

一般的线路板设计寿命都会在尽可能长,特别是汽车线路板,在外部环境影响下(如腐蚀性化学介质、高温、震动、湿气、盐雾、霉菌等)可能造成线路板的腐蚀和功能失效,涂层主要用于保护线路板免受外部环境影响,从而延长线路板的使用寿命。涂层厚度不够就容易导致内部线路容易受到环境的影响,从而降低寿命,测量涂层厚度很多制造商都会使用塞尺塞规一类的接触式工具进行测量,这是不可取的,方面是测量的精度不足,第二方面是容易造成线路板的涂层被刮掉伤到内部线路,第三方面是无法测量到所有区域的涂层厚度,而且塞规塞尺等操作起来费时费力,测量数据容易受到外界因素的影响产生波动,那么线路板的涂层厚度应该使用什么进行测量呢?

PCB线路板基板涂层厚度

极志基板涂层厚度测量仪能很好的测量线路板的涂层厚度,拥有 KEYENCE激光测头 ,搭配精密X,Y及旋转微调装置, 可依据被测工件的不同位置的测量需要以微调激光器的位置及角度,线路板制造企业能十分方便地进行线路板涂层厚度测量。线路板涂层厚度测量仪可以实现镜头自动对焦, 辅助激光器能在每次测量工件时能快速找到焦距,可以做到精确测量。PCB涂层厚度测量仪搭载的是电动工作平台,高速高率,能帮助PCB制造企业快速高精度的测量基板的涂层厚度,提升线路板的使用寿命。

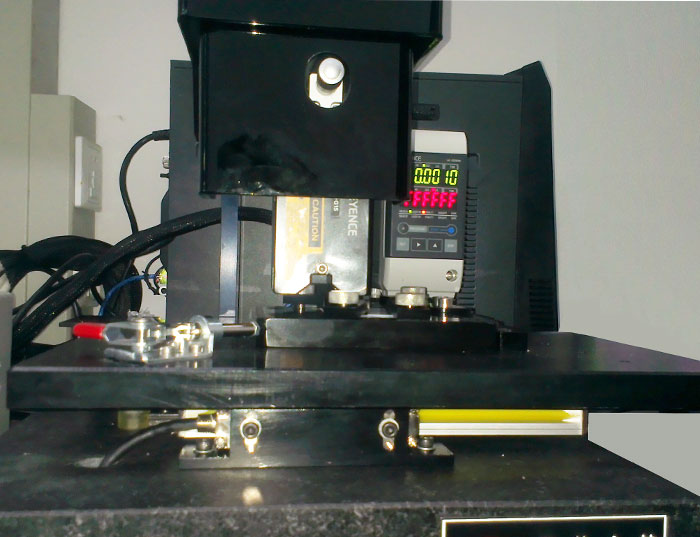

基板涂层厚度测量仪

极志承接各式厚度测量定制设备,欢迎来电咨询020-83515319
